Thiết bị thử nghiệm va đập Charpy
0₫
Mô tả

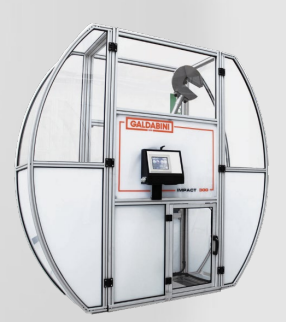

Thiết bị thử nghiệm va đập Charpy
Hãng sản xuất: Galdabini - Ý
ASTM E23, ISO 148-1, ASTM A370-NIST
ASTM E23 và ISO 148-1 xác định phương pháp thử nghiệm cho thử nghiệm va đập Charpy đối với mẫu kim loại dạng thanh khía
ASTM A370 cũng bao gồm các yêu cầu về phương pháp thử nghiệm va đập Charpy nhưng chỉ tập trung vào các sản phẩm thép. Cả ba tiêu chuẩn đều cung cấp thông tin chi tiết để đo chính xác năng lượng được hấp thụ bởi mẫu có khía khi bị va đập bởi con lắc lắc. Một thử nghiệm Charpy thông thường yêu cầu mẫu kim loại có khía phải nằm trên các giá đỡ ở mỗi đầu (theo chiều ngang) trong khi tiếp xúc với các đe thẳng đứng liền kề với các giá đỡ. Sau đó, mẫu được đập ngược lại với đe tại đường tâm của nó bằng một vật đập được gắn vào con lắc lắc (búa).
Để đo độ dẻo dai của vật liệu bằng thử nghiệm va đập Charpy, cần phải lấy mẫu từ vật liệu hoặc sản phẩm quan tâm. Thông thường, mẫu vật dài 55 mm với phần cắt 10 x 10 mm và rãnh chữ V ở giữa là 2 hoặc 3,3 mm hoặc chữ U là 5 mm. Tiêu chuẩn này cũng cho phép các mẫu vật có phần cắt giảm 10 x 7,5 hoặc 10 x 5 và trong trường hợp này, độ dày đặc biệt được xen kẽ giữa các giá đỡ và mẫu vật để đảm bảo độ trục của hành trình đập hoàn hảo phải được cung cấp.

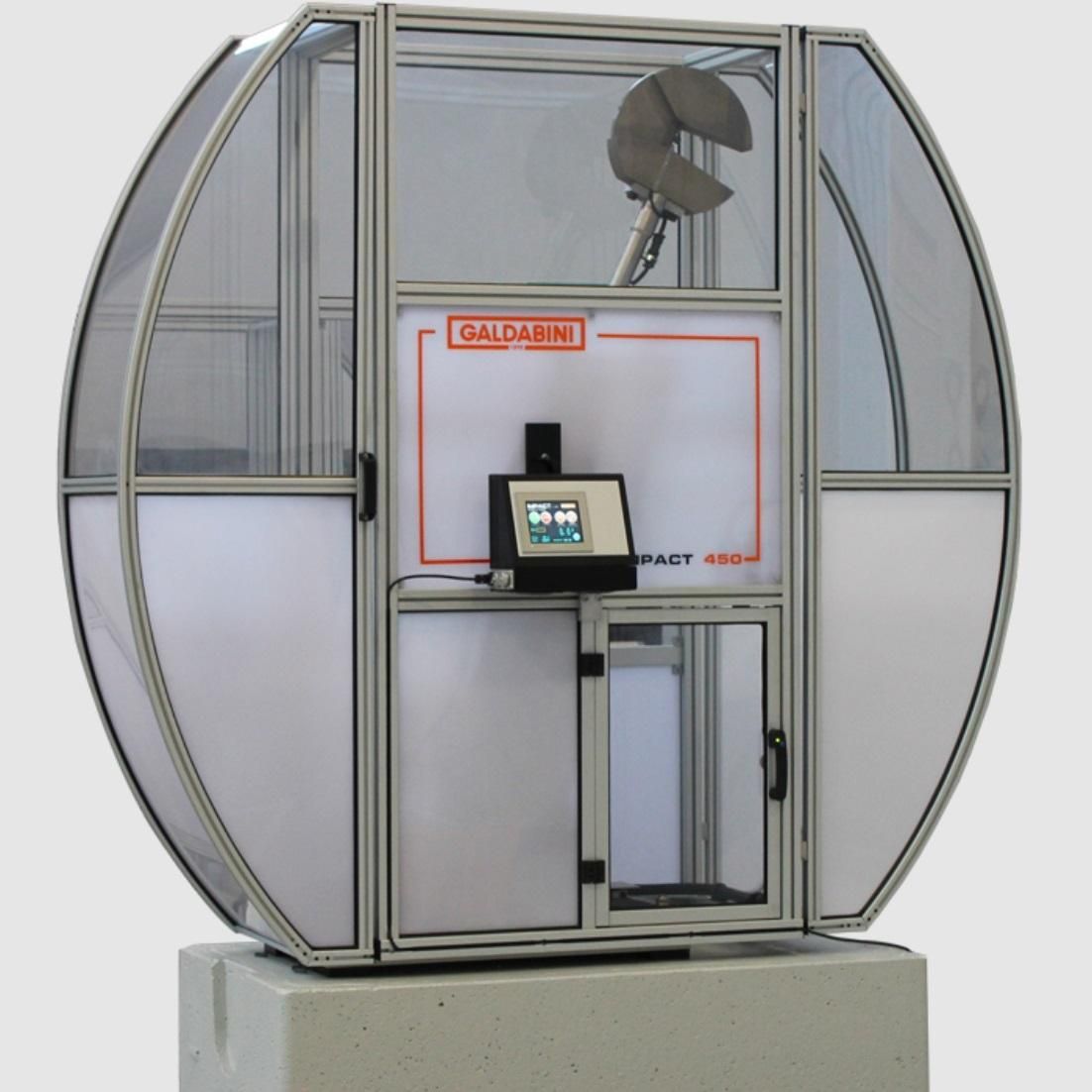

Va đập là một công cụ đặc biệt an toàn với các giải pháp vượt quá các yêu cầu tiêu chuẩn, ví dụ như thanh kim loại đứng cơ học giữa thanh con lắc có vũ trang và khu vực mà người vận hành tải mẫu vật bằng tay. Bộ phận bảo vệ liên động hoàn toàn cũng có sẵn với hai cửa ra vào để dễ dàng lấy các bộ phận mẫu vật sau khi thử nghiệm. Các tấm lexan trong suốt cho phép người vận hành xem thử nghiệm va đập. Máy bao gồm một bộ phận trả búa về điểm nhả bằng động cơ để loại bỏ bất kỳ hành động nhấc búa nào của người vận hành, tránh gây thương tích.
ASTM E23 nêu chi tiết các yêu cầu đối với thử nghiệm va đập của mẫu vật Charpy. Ngoài ra, ứng dụng chúng tôi được yêu cầu thực hiện yêu cầu kết quả chứng nhận NIST (Viện Tiêu chuẩn và Công nghệ Quốc gia). Vì NIST yêu cầu các mẫu vật phải được làm lạnh đến -40° C và sau đó thử nghiệm ở nhiệt độ đó, nên cần phải có bồn làm mát để phá vỡ năng lượng loạt cao. Ngay khi thử nghiệm hoàn tất, cần phải gửi cho NIST tài liệu của chúng tôi bao gồm năng lượng tác động của từng mẫu vật cùng với các mẫu vật bị phá vỡ để xem xét chứng nhận. Chúng tôi có thể mong đợi chứng nhận (đạt) hoặc báo cáo lỗi bao gồm các đề xuất sửa đổi để đáp ứng nỗ lực chứng nhận NIST tiếp theo. Các quy trình này có thể được gửi đến Trung tâm dịch vụ Galdabini, nơi sẽ xử lý toàn bộ quy trình. Các mẫu vật được chứng nhận BCR cũng có sẵn để kiểm tra độ chính xác của dụng cụ đo.
Con lắc Charpy có nhiều kích cỡ khác nhau là 150, 300, 450 hoặc 750 Joule và có thể được cung cấp hoàn chỉnh với bệ bằng vật liệu nén trước để tránh công việc móng của khách hàng.
ASTM E23 và ISO 148-1 xác định phương pháp thử nghiệm cho thử nghiệm va đập Charpy đối với mẫu kim loại dạng thanh khía
ASTM A370 cũng bao gồm các yêu cầu về phương pháp thử nghiệm va đập Charpy nhưng chỉ tập trung vào các sản phẩm thép. Cả ba tiêu chuẩn đều cung cấp thông tin chi tiết để đo chính xác năng lượng được hấp thụ bởi mẫu có khía khi bị va đập bởi con lắc lắc. Một thử nghiệm Charpy thông thường yêu cầu mẫu kim loại có khía phải nằm trên các giá đỡ ở mỗi đầu (theo chiều ngang) trong khi tiếp xúc với các đe thẳng đứng liền kề với các giá đỡ. Sau đó, mẫu được đập ngược lại với đe tại đường tâm của nó bằng một vật đập được gắn vào con lắc lắc (búa).
Để đo độ dẻo dai của vật liệu bằng thử nghiệm va đập Charpy, cần phải lấy mẫu từ vật liệu hoặc sản phẩm quan tâm. Thông thường, mẫu vật dài 55 mm với phần cắt 10 x 10 mm và rãnh chữ V ở giữa là 2 hoặc 3,3 mm hoặc chữ U là 5 mm. Tiêu chuẩn này cũng cho phép các mẫu vật có phần cắt giảm 10 x 7,5 hoặc 10 x 5 và trong trường hợp này, độ dày đặc biệt được xen kẽ giữa các giá đỡ và mẫu vật để đảm bảo độ trục của hành trình đập hoàn hảo phải được cung cấp.
Va đập là một công cụ đặc biệt an toàn với các giải pháp vượt quá các yêu cầu tiêu chuẩn, ví dụ như thanh kim loại đứng cơ học giữa thanh con lắc có vũ trang và khu vực mà người vận hành tải mẫu vật bằng tay. Bộ phận bảo vệ liên động hoàn toàn cũng có sẵn với hai cửa ra vào để dễ dàng lấy các bộ phận mẫu vật sau khi thử nghiệm. Các tấm lexan trong suốt cho phép người vận hành xem thử nghiệm va đập. Máy bao gồm một bộ phận trả búa về điểm nhả bằng động cơ để loại bỏ bất kỳ hành động nhấc búa nào của người vận hành, tránh gây thương tích.
ASTM E23 nêu chi tiết các yêu cầu đối với thử nghiệm va đập của mẫu vật Charpy. Ngoài ra, ứng dụng chúng tôi được yêu cầu thực hiện yêu cầu kết quả chứng nhận NIST (Viện Tiêu chuẩn và Công nghệ Quốc gia). Vì NIST yêu cầu các mẫu vật phải được làm lạnh đến -40° C và sau đó thử nghiệm ở nhiệt độ đó, nên cần phải có bồn làm mát để phá vỡ năng lượng loạt cao. Ngay khi thử nghiệm hoàn tất, cần phải gửi cho NIST tài liệu của chúng tôi bao gồm năng lượng tác động của từng mẫu vật cùng với các mẫu vật bị phá vỡ để xem xét chứng nhận. Chúng tôi có thể mong đợi chứng nhận (đạt) hoặc báo cáo lỗi bao gồm các đề xuất sửa đổi để đáp ứng nỗ lực chứng nhận NIST tiếp theo. Các quy trình này có thể được gửi đến Trung tâm dịch vụ Galdabini, nơi sẽ xử lý toàn bộ quy trình. Các mẫu vật được chứng nhận BCR cũng có sẵn để kiểm tra độ chính xác của dụng cụ đo.
Con lắc Charpy có nhiều kích cỡ khác nhau là 150, 300, 450 hoặc 750 Joule và có thể được cung cấp hoàn chỉnh với bệ bằng vật liệu nén trước để tránh công việc móng của khách hàng.
