Phân biệt các loại kính hiển vi trong nghiên cứu khoa học

Kính hiển vi là một trong những công cụ quan trọng bậc nhất của khoa học hiện đại, đóng vai trò then chốt trong việc mở rộng khả năng quan sát của con người vượt ra ngoài giới hạn của mắt thường. Từ những quan sát đầu tiên về tế bào sống, vi khuẩn, cho tới việc nhận diện cấu trúc nguyên tử, mạng tinh thể và các hiện tượng lượng tử, kính hiển vi đã và đang định hình sự phát triển của sinh học, y học, vật lý, hóa học, khoa học vật liệu, công nghệ nano và công nghiệp bán dẫn.

Trong bối cảnh hiện nay, khi các lĩnh vực như vật liệu nano, bán dẫn tiên tiến, pin năng lượng, y sinh học phân tử và công nghệ lượng tử phát triển mạnh mẽ, nhu cầu hiểu đúng và lựa chọn chính xác các loại kính hiển vi ngày càng trở nên quan trọng. Mỗi loại kính hiển vi được thiết kế dựa trên những nguyên lý vật lý khác nhau, sử dụng nguồn tín hiệu khác nhau (ánh sáng, electron, lực cơ học…), từ đó mang lại khả năng quan sát và phân tích những khía cạnh rất khác nhau của mẫu vật.

Bài viết này được xây dựng như một bài SEO trụ cột chuyên sâu, nhằm phân biệt toàn diện các loại kính hiển vi phổ biến và hiện đại nhất hiện nay. Nội dung không chỉ dừng lại ở mô tả ngắn gọn, mà đi sâu giải thích nguyên lý hoạt động, khái niệm nền tảng, ưu nhược điểm, yêu cầu chuẩn bị mẫu và ứng dụng thực tế, giúp người đọc có cái nhìn hệ thống, khoa học và dễ áp dụng trong nghiên cứu cũng như công nghiệp.

1. Các khái niệm nền tảng trong kính hiển vi

1.1 Độ phóng đại (Magnification)

Độ phóng đại là tỷ lệ giữa kích thước của hình ảnh quan sát được và kích thước thực của vật thể. Trong nhiều trường hợp phổ thông, độ phóng đại thường được nhấn mạnh như một chỉ số chính để đánh giá sức mạnh của kính hiển vi. Tuy nhiên, trong nghiên cứu khoa học chuyên sâu, độ phóng đại chỉ có ý nghĩa khi đi kèm với độ phân giải phù hợp.

1.2 Độ phân giải (Resolution)

Độ phân giải là khả năng phân biệt hai chi tiết rất gần nhau thành hai đối tượng riêng biệt. Theo tiêu chuẩn quang học cổ điển (giới hạn Abbe), độ phân giải phụ thuộc trực tiếp vào bước sóng của bức xạ sử dụng và khẩu độ số của hệ thấu kính. Đây là yếu tố quyết định chất lượng thông tin thu được từ kính hiển vi.

1.3 Giới hạn nhiễu xạ

Giới hạn nhiễu xạ là rào cản vật lý khiến kính hiển vi quang học truyền thống không thể vượt qua độ phân giải khoảng 200 nm. Sự ra đời của kính hiển vi điện tử và kính hiển vi siêu phân giải chính là nỗ lực vượt qua giới hạn này.

2. Phân loại kính hiển vi theo nguyên lý hoạt động

Dựa trên nguyên lý tạo ảnh và loại tín hiệu sử dụng, kính hiển vi được chia thành bốn nhóm lớn:

1. Kính hiển vi quang học

2. Kính hiển vi điện tử

3. Kính hiển vi quét đầu dò

4. Kính hiển vi laser và siêu phân giải

Mỗi nhóm đại diện cho một bước tiến công nghệ và mở ra một "cửa sổ" quan sát khác nhau vào thế giới vi mô.

3. Kính hiển vi quang học (Optical / Light Microscopy)

3.1 Nguyên lý chung của kính hiển vi quang học

Kính hiển vi quang học sử dụng ánh sáng khả kiến làm nguồn chiếu sáng và hệ thấu kính thủy tinh để hội tụ, khuếch đại và tạo ảnh. Do bước sóng ánh sáng tương đối lớn so với kích thước nguyên tử, nên khả năng phân giải của kính hiển vi quang học bị giới hạn bởi nhiễu xạ ánh sáng.

Tuy vậy, ưu điểm lớn nhất của kính hiển vi quang học là khả năng quan sát mẫu sống, thao tác đơn giản và chi phí đầu tư thấp hơn nhiều so với các hệ kính hiển vi cao cấp khác.

3.2 Kính hiển vi trường sáng (Bright-field Microscope)

Kính hiển vi trường sáng là dạng cơ bản và phổ biến nhất của kính hiển vi quang học. Ánh sáng trắng chiếu xuyên qua mẫu và đi vào hệ thấu kính, tạo ra hình ảnh trong đó nền sáng và mẫu có màu tối hơn.

Loại kính này thường được sử dụng trong giáo dục, y học cơ bản và sinh học tế bào. Tuy nhiên, đối với các mẫu trong suốt hoặc có độ tương phản thấp, kính hiển vi trường sáng cho hình ảnh khá hạn chế, buộc người dùng phải nhuộm màu mẫu.

3.3 Kính hiển vi trường tối (Dark-field Microscope)

Kính hiển vi trường tối sử dụng cấu hình chiếu sáng đặc biệt nhằm loại bỏ ánh sáng trực tiếp đi vào vật kính. Chỉ những tia sáng bị tán xạ bởi mẫu mới được thu nhận, tạo nên hình ảnh với nền tối và mẫu sáng nổi bật.

Phương pháp này đặc biệt hữu ích trong việc quan sát các hạt nhỏ, vi sinh vật mảnh hoặc các cấu trúc nano mà kính hiển vi trường sáng khó thể hiện rõ.

3.4 Kính hiển vi tương phản pha (Phase Contrast Microscope)

Kính hiển vi tương phản pha khai thác sự khác biệt về pha của ánh sáng khi đi qua các vùng có chiết suất khác nhau trong mẫu. Những khác biệt về pha này được chuyển đổi thành sự khác biệt về cường độ sáng, cho phép quan sát các cấu trúc trong suốt mà không cần nhuộm màu.

Đây là công cụ không thể thiếu trong sinh học tế bào, đặc biệt khi nghiên cứu tế bào sống, quá trình phân bào và động học nội bào.

3.5 Kính hiển vi huỳnh quang (Fluorescence Microscope)

Kính hiển vi huỳnh quang dựa trên hiện tượng các phân tử phát xạ ánh sáng ở bước sóng dài hơn sau khi được kích thích bằng ánh sáng có năng lượng cao hơn. Bằng cách gắn các chất đánh dấu huỳnh quang vào protein, DNA hoặc các cấu trúc sinh học cụ thể, nhà nghiên cứu có thể quan sát và định vị chính xác các thành phần này trong tế bào.

Kỹ thuật huỳnh quang đã mở ra kỷ nguyên của sinh học phân tử hiện đại và là nền tảng cho nhiều phương pháp kính hiển vi tiên tiến hơn như confocal và siêu phân giải.

4. Kính hiển vi điện tử (Electron Microscopy)

4.1 Nguyên lý chung của kính hiển vi điện tử

Khác với kính hiển vi quang học sử dụng ánh sáng khả kiến, kính hiển vi điện tử khai thác chùm electron gia tốc làm nguồn chiếu. Theo cơ học lượng tử, electron có tính chất sóng với bước sóng de Broglie rất nhỏ (có thể xuống tới picomet khi gia tốc ở điện áp cao). Chính đặc điểm này giúp kính hiển vi điện tử đạt được độ phân giải vượt trội, đủ để quan sát cấu trúc nano, mạng tinh thể và thậm chí là vị trí nguyên tử.

Hệ kính hiển vi điện tử yêu cầu môi trường chân không cao, hệ thấu kính điện từ chính xác và các detector nhạy cao để thu tín hiệu. Việc chuẩn bị mẫu và vận hành vì thế phức tạp hơn đáng kể so với kính hiển vi quang học.

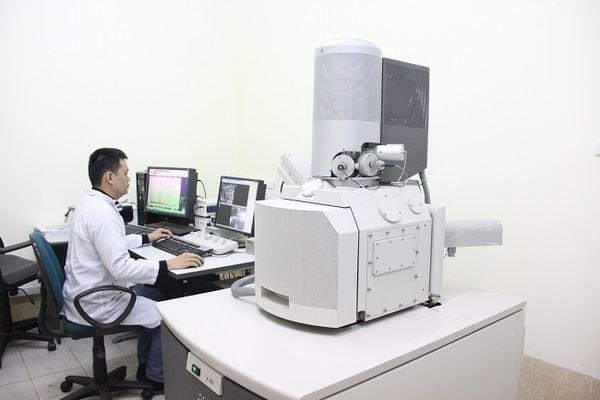

4.2 Kính hiển vi điện tử quét (SEM – Scanning Electron Microscope)

Nguyên lý tạo ảnh SEM

Trong SEM, chùm electron hội tụ được quét tuần tự trên bề mặt mẫu theo dạng raster. Khi electron tương tác với vật chất, nhiều loại tín hiệu được sinh ra, trong đó quan trọng nhất là electron thứ cấp (Secondary Electrons – SE) và electron tán xạ ngược (Backscattered Electrons – BSE). Các tín hiệu này được detector thu nhận và chuyển đổi thành hình ảnh số.

Ảnh SEM nổi bật với độ sâu trường ảnh lớn, giúp quan sát hình thái bề mặt với cảm giác ba chiều rõ rệt, điều mà kính hiển vi quang học khó đạt được.

Các loại detector trong SEM

• Detector electron thứ cấp (SE detector): Nhạy với các electron năng lượng thấp phát ra từ lớp bề mặt rất nông, cung cấp thông tin hình thái bề mặt chi tiết.

• Detector electron tán xạ ngược (BSE detector): Nhạy với electron có năng lượng cao hơn, phản ánh sự khác biệt về số nguyên tử (Z-contrast), rất hữu ích trong phân biệt pha vật liệu.

• Detector EDS (Energy Dispersive X-ray Spectroscopy): Thu tia X đặc trưng phát ra khi electron kích thích nguyên tử trong mẫu, cho phép phân tích thành phần nguyên tố.

• Detector EBSD (Electron Backscatter Diffraction): Thu mẫu nhiễu xạ electron tán xạ ngược để phân tích định hướng tinh thể, cấu trúc hạt và ranh giới hạt.

Phủ mẫu (Coating) trong SEM

Nhiều mẫu vật, đặc biệt là vật liệu polymer, gốm, sinh học, có tính cách điện, dễ tích điện dưới chùm electron, gây méo ảnh và nhiễu tín hiệu. Để khắc phục, mẫu thường được phủ một lớp mỏng dẫn điện như vàng (Au), platinum (Pt), palladium (Pd) hoặc carbon.

• Phủ kim loại quý: tăng độ dẫn điện và chất lượng ảnh hình thái.

• Phủ carbon: phù hợp khi cần phân tích EDS để tránh nhiễu nguyên tố.

Ứng dụng thực tế của SEM (Case study)

Trong nghiên cứu vật liệu nano, SEM được dùng để đánh giá kích thước, phân bố hạt và hình thái bề mặt. Trong công nghiệp bán dẫn, SEM đóng vai trò quan trọng trong kiểm tra lỗi vi cấu trúc trên wafer. Trong sinh học, SEM cho phép quan sát cấu trúc bề mặt tế bào, vi khuẩn và mô sinh học sau xử lý đặc biệt.

4.3 Kính hiển vi điện tử truyền qua (TEM – Transmission Electron Microscope)

Nguyên lý TEM

TEM tạo ảnh bằng cách cho chùm electron truyền xuyên qua mẫu siêu mỏng (thường < 100 nm). Các electron bị tán xạ đàn hồi và không đàn hồi, tạo nên tương phản ảnh và các mẫu nhiễu xạ.

TEM không chỉ cung cấp hình ảnh mà còn cho phép thu thập thông tin nhiễu xạ và phổ, biến nó thành một công cụ phân tích cấu trúc toàn diện.

Các chế độ quan sát trong TEM

• Bright Field (BF): Ảnh sáng, trong đó các vùng tán xạ mạnh xuất hiện tối hơn. Phù hợp để quan sát hình thái và khuyết tật.

• Dark Field (DF): Chỉ thu các electron bị tán xạ theo hướng chọn lọc, làm nổi bật các pha hoặc vùng tinh thể cụ thể.

• SAED (Selected Area Electron Diffraction): Phân tích cấu trúc tinh thể, xác định pha và khoảng cách mặt mạng.

• HRTEM (High-Resolution TEM): Quan sát trực tiếp các mặt mạng tinh thể với độ phân giải dưới 0,1 nm, cho phép phân tích cấu trúc nguyên tử.

Ứng dụng TEM – Ví dụ thực tế

Trong nghiên cứu vật liệu pin lithium-ion, TEM được sử dụng để quan sát sự thay đổi cấu trúc tinh thể của điện cực sau các chu kỳ sạc – xả. Trong sinh học, TEM giúp nhận diện virus và cấu trúc siêu hiển vi của tế bào.

5. Kính hiển vi quét đầu dò (SPM – Scanning Probe Microscopy)

5.1 Tổng quan về kính hiển vi quét đầu dò

Kính hiển vi quét đầu dò là nhóm kỹ thuật không sử dụng bức xạ mà dựa trên sự tương tác trực tiếp giữa đầu dò siêu nhọn và bề mặt mẫu. Điều này cho phép đạt độ phân giải rất cao, thậm chí tới cấp độ nguyên tử, đồng thời có thể hoạt động trong không khí, chân không hoặc môi trường dung dịch.

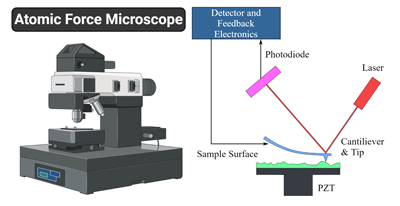

5.2 Kính hiển vi lực nguyên tử (AFM – Atomic Force Microscope)

AFM đo lực tương tác (van der Waals, tĩnh điện, lực hóa học…) giữa đầu dò và bề mặt mẫu thông qua sự uốn cong của cần dò (cantilever).

Các chế độ hoạt động của AFM

• Contact mode: Đầu dò tiếp xúc liên tục với bề mặt. Độ phân giải cao nhưng có thể làm hỏng mẫu mềm.

• Tapping mode (Intermittent contact): Đầu dò dao động và chạm bề mặt theo chu kỳ. Đây là chế độ phổ biến nhất do cân bằng tốt giữa độ phân giải và an toàn cho mẫu.

• Non-contact mode: Đầu dò dao động gần bề mặt mà không tiếp xúc trực tiếp, phù hợp cho các mẫu rất nhạy cảm.

Ứng dụng AFM – Case study

Trong nghiên cứu polymer và vật liệu sinh học, AFM được dùng để đo độ nhám bề mặt, mô đun đàn hồi và lực bám dính. Trong công nghệ nano, AFM giúp kiểm tra lớp màng mỏng và cấu trúc nano trên bề mặt chip bán dẫn.

5.3 Kính hiển vi quét đường hầm (STM – Scanning Tunneling Microscope)

STM dựa trên hiệu ứng đường hầm lượng tử, trong đó dòng electron tunnel phụ thuộc cực mạnh vào khoảng cách giữa đầu dò và bề mặt dẫn điện.

STM có khả năng quan sát trực tiếp cấu trúc nguyên tử trên bề mặt kim loại và bán dẫn, đóng vai trò quan trọng trong vật lý bề mặt và khoa học vật liệu cơ bản.

6. Kính hiển vi laser và kính hiển vi siêu phân giải

6.1 Kính hiển vi đồng tiêu (Confocal)

Kính hiển vi đồng tiêu sử dụng laser và khẩu độ không gian để loại bỏ ánh sáng ngoài tiêu cự, cho phép cắt lớp quang học và dựng hình ảnh 3D với độ tương phản cao.

6.2 Kính hiển vi siêu phân giải

Các kỹ thuật như STED, PALM và STORM đã phá vỡ giới hạn nhiễu xạ ánh sáng, đạt độ phân giải dưới 50 nm. Những phương pháp này đóng vai trò quan trọng trong sinh học phân tử và đã được vinh danh bằng Giải Nobel Hóa học năm 2014.

7. So sánh tổng hợp các loại kính hiển vi

Phần này cung cấp cái nhìn hệ thống để lựa chọn kính hiển vi phù hợp với từng mục tiêu nghiên cứu, cân bằng giữa độ phân giải, khả năng quan sát mẫu sống, chi phí và độ phức tạp vận hành.

8. Xu hướng phát triển của kính hiển vi hiện đại

Sự kết hợp giữa kính hiển vi và trí tuệ nhân tạo, tự động hóa, phân tích dữ liệu lớn đang mở ra một kỷ nguyên mới, nơi việc quan sát không chỉ dừng lại ở hình ảnh mà còn tích hợp phân tích định lượng và dự đoán.

9. Kết luận

Việc phân biệt và hiểu sâu các loại kính hiển vi không chỉ mang ý nghĩa học thuật mà còn có giá trị thực tiễn to lớn trong nghiên cứu, giảng dạy và công nghiệp. Lựa chọn đúng kính hiển vi là nền tảng để khai thác tối đa thông tin từ thế giới vi mô và thúc đẩy đổi mới khoa học – công nghệ.
