Máy chụp CT tự động: Xương sống kiểm soát chất lượng trong kỷ nguyên công nghiệp 4.0

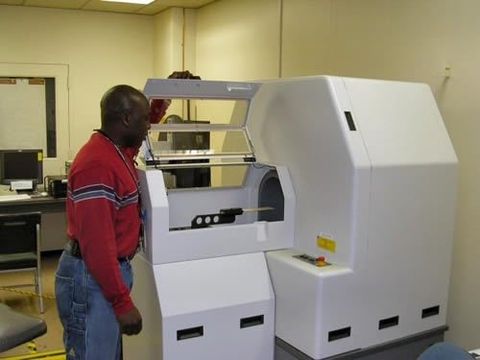

Sự ra đời của Hệ thống Chụp Cắt lớp Vi tính Công nghiệp Tự động (Automated Industrial Computed Tomography – CT) đã đánh dấu một bước ngoặt lịch sử trong lĩnh vực kiểm soát chất lượng và đo lường công nghiệp. Vượt qua giới hạn của các phương pháp kiểm tra không phá hủy (NDT) truyền thống, công nghệ này cho phép các nhà sản xuất nhìn xuyên qua vật liệu, kiểm tra cấu trúc bên trong với độ phân giải micron và tự động hóa toàn bộ quy trình từ khâu nạp liệu đến phân tích dữ liệu. Máy CT tự động là hiện thân của sự hội tụ giữa cơ khí chính xác, vật lý tia X, và Trí tuệ Nhân tạo (AI), trở thành xương sống không thể thiếu để đảm bảo mục tiêu "Sản xuất Không Lỗi" (Zero-Defect Production) trong bối cảnh Công nghiệp 4.0 đang phát triển mạnh mẽ.

1. Nền Tảng Lịch sử và Tiến hóa Công nghệ CT

Để hiểu rõ tầm quan trọng của CT tự động ngày nay, cần nhìn lại hành trình phát triển của công nghệ này, từ y học đến công nghiệp.

1.1. Từ Y học đến Công nghiệp (1970 - 2000)

Công nghệ CT khởi nguồn từ y học vào những năm 1970. Ban đầu, các máy CT thế hệ đầu tiên chỉ sử dụng một đầu dò duy nhất và tốn hàng giờ để quét một lát cắt. Tuy nhiên, nguyên lý cơ bản – việc thu thập hàng nghìn phép chiếu tia X từ các góc độ khác nhau và sử dụng thuật toán toán học để tái tạo hình ảnh mặt cắt ngang – đã đặt nền móng.

Trong những năm 1990, khi công suất máy tính tăng lên và đầu dò trở nên tinh vi hơn, CT bắt đầu được áp dụng vào công nghiệp. Các nhà khoa học vật liệu nhận ra rằng khả năng nhìn xuyên qua các hợp kim và vật liệu composite có thể giải quyết các vấn đề chất lượng phức tạp. Tuy nhiên, các hệ thống CT công nghiệp ban đầu vẫn mang tính chất phòng thí nghiệm, chậm chạp, và yêu cầu kỹ thuật viên có tay nghề cao vận hành thủ công.

1.2. Kỷ nguyên Quét Tốc độ cao (2000 - 2020)

Sự xuất hiện của CT xoắn ốc (Helical CT), CT đa lát cắt (Multi-slice CT) và Nguồn tia X vi tiêu điểm (Microfocus X-ray Sources) đã cách mạng hóa tốc độ quét và độ phân giải. Đặc biệt, nguồn tia X vi tiêu điểm cho phép độ phân giải hình học cao hơn, cần thiết để kiểm tra các chi tiết nhỏ và cấu trúc vi mô.

Trong giai đoạn này, khái niệm "tự động hóa" bắt đầu được tích hợp. Các hệ thống phần mềm bắt đầu cho phép lưu trữ và tải lại các "hồ sơ quét" (scan profiles) và sử dụng robot đơn giản để nạp/dỡ tải mẫu vật. Đây là bước đệm quan trọng, chuyển CT từ một công cụ nghiên cứu sang một giải pháp kiểm soát chất lượng bán tự động.

1.3. CT Tự động với AI và Robot (Hiện tại)

Ngày nay, hệ thống CT tự động đã được định nghĩa lại nhờ sự hội tụ của Robot cộng tác (Cobots), Hệ thống thị giác máy tính và Trí tuệ Nhân tạo (AI). Các hệ thống này đạt được tốc độ và độ chính xác chưa từng có, cho phép chuyển đổi từ kiểm tra mẫu (sampling) sang kiểm tra 100% (In-Line Inspection) mà không cần sự can thiệp liên tục của người vận hành.

2. Phân Tích Kỹ thuật Sâu Sắc về Hệ thống Tự động

Để đạt được khả năng vận hành tự động và hiệu suất cao, máy CT công nghiệp hiện đại được xây dựng dựa trên sự tương tác phức tạp của ba mô-đun chính.

2.1. Mô-đun Quang học và Phần cứng (Optics and Hardware)

• Nguồn Tia X (X-ray Source):

  • Vi tiêu điểm (Microfocus): Cung cấp độ phân giải hình học cao, cần thiết để kiểm tra các khuyết tật micron. Kích thước điểm tiêu cự (focal spot size) càng nhỏ, hình ảnh càng sắc nét.

  • Tiêu điểm Nano (Nanofocus): Được sử dụng cho siêu vật liệu và các chi tiết in 3D siêu nhỏ, cung cấp khả năng phóng đại cực cao.

  • Bộ lọc Tia X Tự động (Automatic Filters): Hệ thống tự động điều chỉnh bộ lọc để tối ưu hóa phổ tia X, cần thiết khi quét các vật liệu có mật độ khác nhau trong cùng một lần chạy.

• Hệ thống Đầu dò (Detector System): Sử dụng các tấm phẳng kỹ thuật số (Flat Panel Detectors) với độ phân giải cao và tốc độ thu nhận dữ liệu nhanh. Các hệ thống hiện đại còn có thể sử dụng Đầu dò đếm photon (Photon Counting Detectors) để giảm nhiễu và tăng độ tương phản hình ảnh.

• Hệ thống Thao tác Mẫu vật Robot (Robotic Manipulator): Đây là thành phần quan trọng nhất của tính tự động.

  • Sử dụng bàn xoay và hệ thống tuyến tính (linear stages) có độ chính xác cao (thường là 5 hoặc 6 bậc tự do).

  • Robot không chỉ nạp mẫu mà còn thực hiện quỹ đạo quét phức tạp (ví dụ: quét từng phần - stitching, hoặc quét xoắn ốc) để tối ưu hóa chất lượng hình ảnh và giảm thiểu vật thể giả (artifacts) do kim loại gây ra.

2.2. Mô-đun Phần mềm và Thuật toán (Software & Algorithms)

Phần mềm là nơi tính "tự động" thực sự phát huy tác dụng:

• Tái tạo Nhanh (Fast Reconstruction): Sử dụng các thuật toán song song và khả năng tính toán của GPU (Graphics Processing Unit) để tái tạo mô hình 3D chỉ trong vài phút, giúp theo kịp tốc độ của dây chuyền sản xuất.

• Tối ưu hóa Thông số Tự động: Phần mềm quản lý giao thức (protocol management) dựa trên AI tự động chọn điện áp, dòng điện, và thời gian phơi sáng tối ưu dựa trên vật liệu và hình học của mẫu vật được nhận dạng. Điều này đảm bảo kết quả nhất quán giữa các lần quét và các người vận hành khác nhau.

• Xử lý Dữ liệu Hậu kỳ Tự động (Automated Post-Processing): Bao gồm:

  • Phân đoạn Tự động (Automatic Segmentation): Tách các thành phần khác nhau (ví dụ: nhựa, kim loại, không khí) trong mô hình 3D.

  • Lọc nhiễu (Noise Reduction) và Xử lý vật thể giả (Artifact Correction): Các thuật toán chuyên sâu như Iterative Reconstruction hoặc AI DLR tự động cải thiện chất lượng hình ảnh sau quét.

2.3. Chế độ Vận hành Tự động (Automated Operating Modes)

Có ba cấp độ tự động hóa chính được áp dụng trong công nghiệp:

1. Kiểm tra Hàng loạt (Batch Inspection): Người vận hành đặt một khay chứa nhiều mẫu vật. Hệ thống robot tự động nhấc từng mẫu, quét theo hồ sơ đã lưu, và đặt lại vào khay. Thích hợp cho phòng thí nghiệm chất lượng lớn và kiểm tra sản phẩm theo lô.

2. Bán Tự động (Semi-Automated): Robot chỉ nạp/dỡ mẫu vật từ một băng chuyền, nhưng người vận hành vẫn giám sát và xác nhận kết quả. Phù hợp cho các sản phẩm kích thước lớn hoặc quy trình kiểm tra phức tạp hơn.

3. Tự động Hoàn toàn/Trên Dây chuyền (Fully Automated/In-Line): Hệ thống hoàn toàn tích hợp vào dây chuyền sản xuất. Robot nhận mẫu vật từ băng chuyền, máy CT quét và AI phân tích. Kết quả được truyền trực tiếp đến hệ thống ERP/MES. Các bộ phận lỗi được phân loại và tự động đẩy ra khỏi dây chuyền.

3. Tích hợp Công nghiệp 4.0: Sức Mạnh của Dữ liệu Lớn

Máy CT tự động không chỉ là một thiết bị kiểm tra; nó là một cảm biến dữ liệu lớn (Big Data Sensor) cung cấp thông tin 3D chi tiết để thúc đẩy các nguyên tắc cốt lõi của Công nghiệp 4.0.

3.1. Hình thành Bản sao Số (Digital Twin)

Mỗi lần quét CT tự động tạo ra một mô hình 3D thể tích (Volume Data) của bộ phận. Mô hình này chính là Bản sao Số (Digital Twin) của sản phẩm vật lý.

• Phân tích Hiệu suất: Kỹ sư có thể sử dụng Bản sao Số này để chạy các mô phỏng (ví dụ: mô phỏng ứng suất cơ học) mà không cần phá hủy mẫu vật lý.

• Truy xuất Nguồn gốc (Traceability): Mỗi Bản sao Số được gắn ID duy nhất, cho phép truy xuất toàn bộ lịch sử sản xuất và chất lượng của sản phẩm trong suốt vòng đời của nó, từ sản xuất đến vận hành.

3.2. Kết nối Mạng lưới (IoT and Data Connectivity)

Hệ thống CT tự động được kết nối qua các giao thức công nghiệp (ví dụ: OPC UA) để trở thành một phần của Mạng lưới Vạn vật Công nghiệp (IIoT):

• Tích hợp ERP/MES: Dữ liệu chất lượng 3D được tự động chuyển đến Hệ thống Hoạch định Tài nguyên Doanh nghiệp (ERP) hoặc Hệ thống Thực thi Sản xuất (MES).

• Phân tích Dự đoán (Predictive Analytics): Bằng cách phân tích hàng nghìn Bản sao Số, AI có thể xác định các xu hướng lỗi (failure trends), dự đoán khi nào một máy sản xuất cụ thể (ví dụ: máy in 3D) có thể bắt đầu tạo ra các sản phẩm lỗi, cho phép bảo trì dự đoán (predictive maintenance).

3.3. Tối ưu hóa Thiết kế và Quy trình

Phản hồi vòng lặp kín từ CT tự động giúp các nhà sản xuất:

• Tối ưu hóa Thiết kế: Nếu CT liên tục phát hiện lỗi ở một khu vực cụ thể, nhà thiết kế có thể sửa đổi mô hình CAD để tăng cường độ bền ở khu vực đó trước khi sản xuất hàng loạt.

• Tối ưu hóa Công cụ và Khuôn mẫu: Dữ liệu CT có thể được sử dụng để kiểm tra khuôn đúc, khuôn ép phun để phát hiện sự mòn hoặc biến dạng, từ đó kéo dài tuổi thọ công cụ và đảm bảo chất lượng.

4. Phân tích Ứng dụng Chuyên sâu theo Ngành

Máy CT tự động là công cụ tiêu chuẩn trong các ngành công nghiệp đòi hỏi độ chính xác và an toàn tuyệt đối.

4.1. Ngành Hàng không và Vũ trụ (Aerospace)

Trong hàng không, một lỗi nhỏ có thể gây ra thảm họa. CT tự động được sử dụng để:

• Kiểm tra Linh kiện Động cơ Phức tạp: Đảm bảo các cánh tuốc bin và đầu phun nhiên liệu được in 3D không có lỗ rỗng khí hoặc khuyết tật bên trong.

• Phân tích Vật liệu Composite: Kiểm tra sự sắp xếp của các sợi composite, phát hiện các lỗi tách lớp (delamination) hoặc các vùng chưa được hóa cứng (uncured areas) trong các vật liệu thân máy bay nhẹ và bền.

• Kiểm tra Lắp ráp Kín: Kiểm tra các hộp số hoặc bộ phận chứa chất lỏng được hàn kín, đảm bảo không có vật thể lạ bên trong và kích thước buồng chính xác.

4.2. Ngành Công nghiệp Ô tô và Xe điện (Automotive & EV)

Nhu cầu về trọng lượng nhẹ và độ bền cao trong ngành ô tô đang thúc đẩy việc sử dụng CT tự động:

• Bộ phận Đúc và Hợp kim Nhẹ: Kiểm tra khối động cơ, vỏ hộp số và khung gầm bằng hợp kim nhôm để đảm bảo độ xốp trong giới hạn cho phép.

• Pin Xe điện (EV Battery): Kiểm tra các tế bào pin và mô-đun pin để phát hiện lỗi bên trong như sự gấp nếp (folding) hoặc đứt gãy điện cực (electrode breakage), vốn là nguyên nhân gây cháy nổ.

• Lốp Xe: Phân tích sự phân bố của các sợi gia cường (ví dụ: sợi carbon hoặc sợi thủy tinh) bên trong lốp để đảm bảo hiệu suất và an toàn.

4.3. Ngành Y Sinh và Thiết bị Y tế (Biomedical)

Chất lượng trong y tế là sống còn, và CT tự động giúp đảm bảo điều đó:

• Thiết bị Cấy ghép: Kiểm tra các khớp nối nhân tạo, khung xương (stents) và các thiết bị cấy ghép khác để xác nhận không có khuyết tật vi mô, độ xốp hoặc tạp chất có thể gây phản ứng đào thải.

• Đo lường Độ dày Vách: Đo lường độ dày vách của các thiết bị y tế dùng một lần (ví dụ: ống tiêm) với độ chính xác cao để đảm bảo độ bền và an toàn.

5. Thách thức và Triển vọng Tương lai

Mặc dù có những tiến bộ vượt bậc, công nghệ CT tự động vẫn đối mặt với một số thách thức và đang hướng tới những cải tiến mạnh mẽ.

5.1. Thách thức Hiện tại

• Chi phí Ban đầu: Hệ thống CT tự động, đặc biệt là các máy có công suất cao và tích hợp robot, đòi hỏi chi phí đầu tư ban đầu lớn.

• Thời gian Tái tạo (Reconstruction Time): Mặc dù đã giảm đáng kể, thời gian tái tạo mô hình 3D cho các bộ phận rất lớn hoặc cần độ phân giải cực cao vẫn có thể là yếu tố hạn chế đối với tốc độ của dây chuyền sản xuất.

• Vật thể Giả (Artifacts): Quét các vật liệu có mật độ rất khác nhau (ví dụ: kim loại dày bên cạnh vật liệu nhẹ) vẫn tạo ra các vật thể giả (ví dụ: tia cứng - beam hardening) làm giảm chất lượng hình ảnh, dù AI đang cải thiện điều này.

5.2. Xu hướng Tương lai (Future Trends)

• CT Phân tích Phổ (Spectral CT): Công nghệ tiên tiến này sử dụng nhiều mức năng lượng tia X khác nhau để không chỉ tạo ra hình ảnh 3D mà còn cung cấp thông tin về thành phần nguyên tố của vật liệu. Điều này sẽ cho phép phân tích hóa học và định lượng tạp chất cùng lúc với kiểm tra khuyết tật.

• Hệ thống CT Di động và Linh hoạt: Các máy CT nhỏ gọn, di động và dễ dàng lắp đặt vào các nhà máy hiện có (brownfield sites) sẽ trở nên phổ biến, thay vì chỉ là các hệ thống cố định lớn.

• Tự động hóa Học tập (Learning Automation): AI sẽ ngày càng thông minh hơn, có khả năng tự động điều chỉnh toàn bộ giao thức quét và phân tích mà không cần sự can thiệp của người vận hành, thậm chí học hỏi từ lỗi của các lô hàng trước.

• CT Lớn (Large-Volume CT): Phát triển các hệ thống CT với nguồn tia X năng lượng cao hơn và buồng quét lớn hơn để kiểm tra các bộ phận công nghiệp khổng lồ như cánh quạt điện gió hoặc bộ phận thân máy bay lớn.

Tóm lại, Máy Chụp CT Tự động đã chuyển đổi kiểm soát chất lượng từ một rào cản tốc độ thành một lợi thế cạnh tranh. Bằng cách cung cấp khả năng nhìn xuyên vật chất, thu thập dữ liệu toàn diện và tích hợp AI, nó không chỉ đảm bảo các sản phẩm hiện tại đạt chất lượng cao nhất mà còn đang tích cực định hình và thúc đẩy các quy trình sản xuất của tương lai.
